SC-1200 冷凝器盘管微通道热交换器C-1200
  • SC-1200 冷凝器盘管微通道热交换器C-1200
  • SC-1200 冷凝器盘管微通道热交换器C-1200
微通道换热器

SC-1200 冷凝器盘管微通道热交换器C-1200

SC-1200 冷凝器盘管微通道热交换器C-1200
现在联系
上一个：SC-1300 冷凝器盘管微通道热交换器C-1300
下一个：SC-1100 冷凝器盘管微通道热交换器C-1100
  • 描述

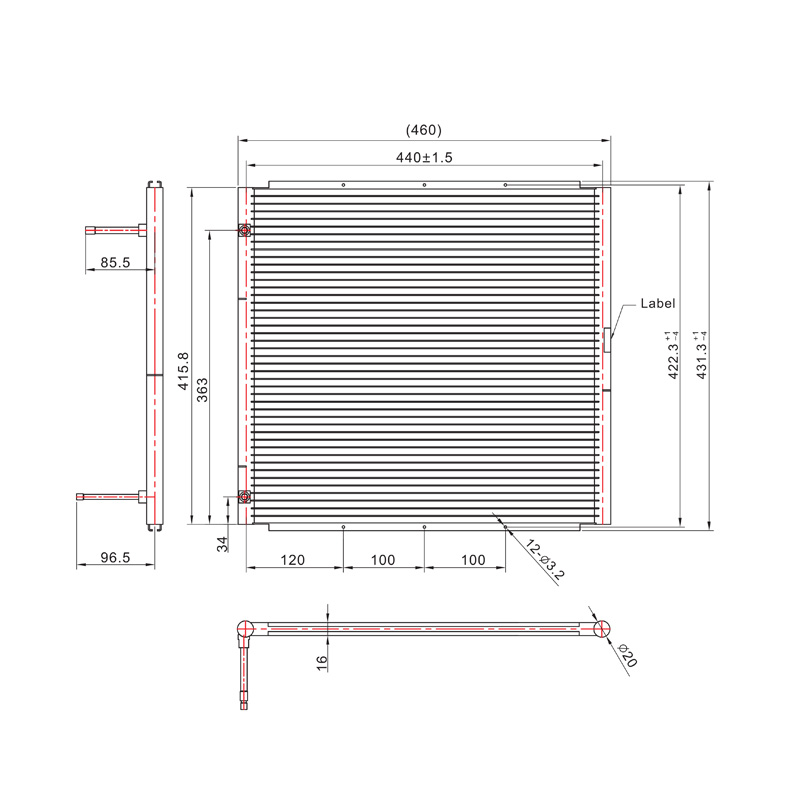

技术参数
型号 芯体长度 芯体高度 扁管厚度 翅片片距 翅片高度 集流管外径
SC-1200 460[mm] 431.3[mm] 1.1[mm] 1.1[mm] 8.1[mm] 20[mm]
18.11[in] 16.98[in] 23[in] 23[FPI] 0.32[in] 0.79[in]

型号 扁管高度 扁管数量 回路 内部容积 进口内径 出口内径
SC-1200 1.3[mm] 43 14/12/10/7 ≈0.31[L] 7.94[mm] 6.35[mm]
0.05[in] ≈19[in3] 5/16[in] 1/4[in]

边板安装
铝制微通道换热器在高温下存在热胀冷缩现象,支架安装等必须允许一定的公差范围。


性能参数
风速 换热性能 [KW/Btu/h×1000]
[m/s] [ft/min] R410A R134a
△ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F		 △ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F
1 197 1.78/6.08 2.82/9.62 3.83/13.07 4.84/16.52 1.72/5.87 2.65/9.04 3.65/12.46 4.61/15.73
1.5 295 2.54/8.67 3.94/13.4 5.35/18.26 6.78/23.14 2.35/8.02 3.74/12.7 5.08/17.34 6.41/21.88
2 394 3.18/10.8 4.94/16.8 6.71/22.90 8.51/29.04 2.9/9.90 4.65/15.8 6.31/21.54 7.95/27.13
2.5 492 3.75/12.8 5.83/19.9 7.93/27.06 10.07/34.3 3.49/11.9 5.46/18.6 7.42/25.32 9.33/31.84
3 591 4.28/14.6 6.65/22.7 9.06/30.92 11.5/39.25 3.95/13.4 6.19/21.1 8.4/28.67 9.33/31.84

风速 换热性能 [KW/Btu/h×1000]
[m/s] [ft/min] R404A R407C
△ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F		 △ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F
1 197 1.83/6.25 2.84/9.69 3.84/13.11 4.86/16.59 1.08/3.69 2.22/7.58 3.28/11.19 4.3/14.68
1.5 295 2.54/8.67 3.95/13.4 5.35/18.26 6.78/23.14 1.56/5.32 3.14/10.72 4.58/15.63 6.0/20.48
2 394 3.17/10.8 4.92/16.7 6.68/22.80 8.46/28.87 1.91/6.52 3.92/13.38 5.72/19.52 7.49/25.56
2.5 492 3.72/12.7 5.79/19.7 7.86/26.83 9.97/34.03 2.21/7.54 4.62/15.77 6.75/23.04 8.82/30.10
3 591 4.23/14.4 6.57/22.4 8.93/30.48 11.33/38.6 2.47/8.43 5.26/17.95 7.65/26.11 10.04/34.2

空气侧压降数据
风速 压降 风量
[m/s] [ft/min] [Pa]
[inch H2O] [m3/h]
 [cfm]
1 197 9.23
0.04 653.08
384.2
1.5 295 14.52
0.06 979.62
576.5
2 394 22.11
0.09 1306.16
768.3
2.5 492 29.50
0.12 1632.70
960.4
3 591 35.40
0.14 1959.24
1152.5
