SC-1600 冷凝器盘管微通道热交换器C-1600
  • SC-1600 冷凝器盘管微通道热交换器C-1600
  • SC-1600 冷凝器盘管微通道热交换器C-1600
微通道换热器

SC-1600 冷凝器盘管微通道热交换器C-1600

SC-1600 冷凝器盘管微通道热交换器C-1600
现在联系
上一个：SC-1700 冷凝器盘管微通道热交换器C-1700
下一个：SC-1500 冷凝器盘管微通道热交换器C-1500
  • 描述
技术参数

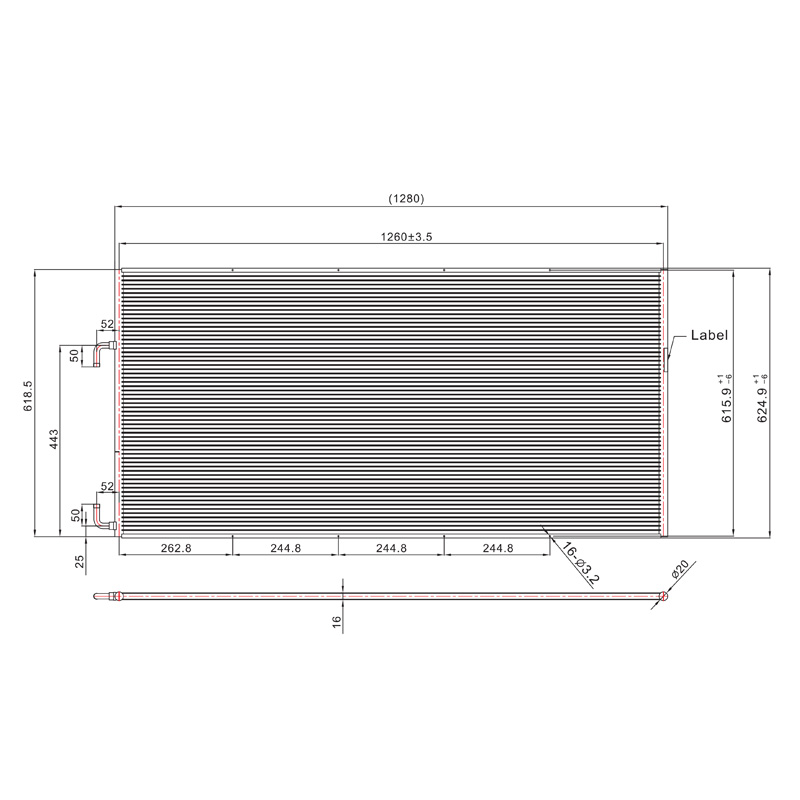

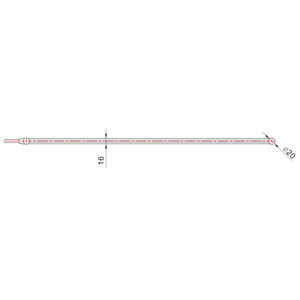

型号 芯体长度 芯体高度 扁管厚度 翅片片距 翅片高度 集流管外径
SC-1600 1280[mm] 618.5[mm] 16[mm] 1.1[mm] 8[mm] 20[mm]
50.39[in] 24.35[in] 0.63[in] 23[FPI] 0.32[in] 0.79[in]

型号 扁管高度 扁管数量 回路 内部容积 进口内径 出口内径
SC-1600 1.7[mm] 61 42/19 ≈1.24[L] 12.7[mm] 12.7[mm]
0.066[in] ≈75.64[in3] 1/2[in] 1/2[in]

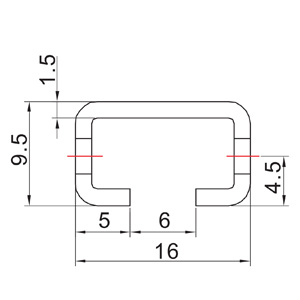

边板安装
铝制微通道换热器在高温下存在热胀冷缩现象,支架安装等必须允许一定的公差范围。


性能参数
风速 换热性能 [KW/Btu/h×1000]
[m/s] [ft/min] R410A R134a
△ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F		 △ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F
1 197 7.3/24.9 11.9/40.6 16.1/54.9 20.4/69.6 7.4/25.3 11.3/38.6 15.2/51.9 19.4/66.2
1.5 295 10.1/34.5 16.6/56.7 22.6/77.1 28.5/97.3 10.1/34.5 15.5/52.9 21.4/73.0 26.9/91.8
2 394 12.9/44.0 20.8/71.0 28.2/96.2 35.7/121.8 12.4/42.3 19.6/66.9 26.6/90.8 33.4/114.0
2.5 492 15.3/52.2 25.6/87.4 33.3/113.7 42.3/144.4 14.4/49.1 23.0/78.5 31.2/106.5 39.1/133.4
3 591 17.4/59.4 28.0/95.6 38.1/130.0 48.2/164.5 16.2/55.3 26.1/89.1 35.1/119.8 44.3/151.2

风速 换热性能 [KW/Btu/h×1000]
[m/s] [ft/min] R404A R407C
△ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F		 △ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F
1 197 7.5/25.6 12.0/41.0 16.2/55.3 20.40/69.6 5.0/17.1 9.5/32.4 13.8/47.1 18.1/61.8
1.5 295 10.7/36.5 16.7/57.0 22.5/76.8 28.50/97.3 6.8/23.2 13.0/44.4 19.3/65.9 25.3/86.3
2 394 13.4/45.7 20.7/70.6 28.1/95.9 35.60/121.5 8.3/28.3 16.6/56.7 24.1/82.3 31.5/107.5
2.5 492 15.7/53.6 24.4/83.3 35.60/121.5 42.00/143.3 9.6/32.8 19.5/66.6 28.4/96.9 37.1/126.6
3 591 17.9/61.1 27.7/94.5 37.7/128.7 47.70/162.8 10.7/36.5 22.2/75.8 32.2/109.9 42.3/144.4

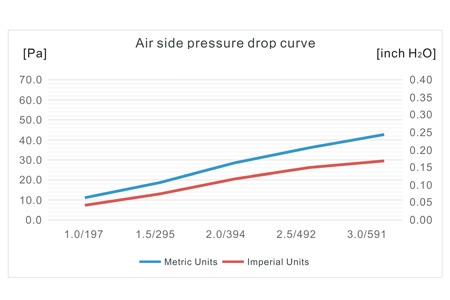

空气侧压降数据
风速 压降 风量
[m/s] [ft/min] [Pa]
[inch H2O] [m3/h]
 [cfm]
1 197 11.7
0.05 2748.4
1617.7
1.5 295 18.4
0.07 4122.5
2426.4
2 394 27.8
0.11 5496.7
3235.3
2.5 492 35.1
0.14 6870.9
4044.1
3 591 41.3
0.17 8245.1
4852.9
