SC-1400 冷凝器盘管微通道热交换器sc-1400
  • SC-1400 冷凝器盘管微通道热交换器sc-1400
  • SC-1400 冷凝器盘管微通道热交换器sc-1400
微通道换热器

SC-1400 冷凝器盘管微通道热交换器sc-1400

SC-1400 冷凝器盘管微通道热交换器sc-1400
现在联系
上一个：SC-1500 冷凝器盘管微通道热交换器C-1500
下一个：SC-1300 冷凝器盘管微通道热交换器C-1300
  • 描述
技术参数

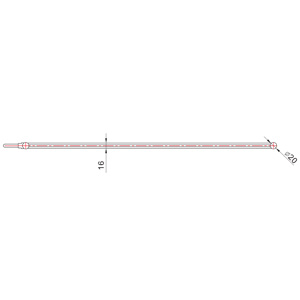

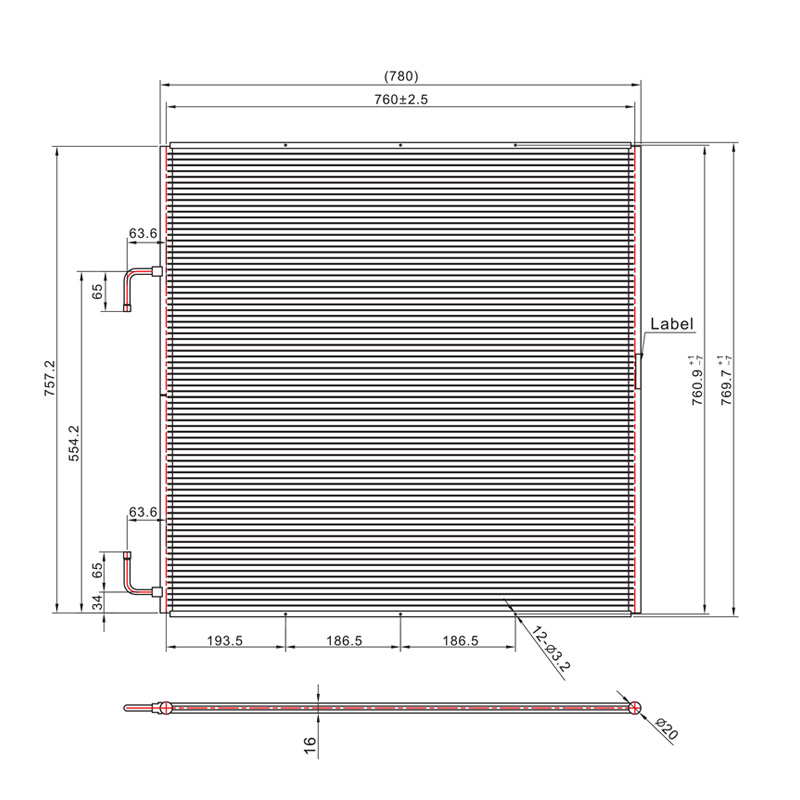

型号 芯体长度 芯体高度 扁管厚度 翅片片距 翅片高度 集流管外径
SC-1400 780[mm] 769.7[mm] 16[mm] 1.1[mm] 8.1[mm] 20[mm]
30.7[in] 30.3[in] 0.63[in] 23[FPI] 0.32[in] 0.79[in]

型号 扁管高度 扁管数量 回路 内部容积 进口内径 出口内径
SC-1400 1.3[mm] 79 42/37 ≈0.95[L] 9.52[mm] 9.52[mm]
0.05[in] ≈58.09[in3] 3/8[in] 3/8[in]

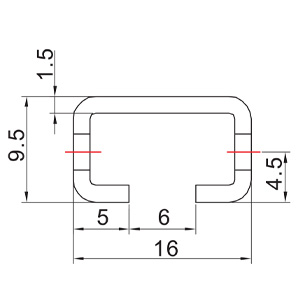

边板安装
铝制微通道换热器在高温下存在热胀冷缩现象,支架安装等必须允许一定的公差范围。


技术参数
风速 换热性能 [KW/Btu/h×1000]
[m/s] [ft/min] R410A R134a
△ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F		 △ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F
1 197 5.8/19.8 8.8/30.0 11.7/39.9 14.8/50.5 5.6/19.1 8.4/28.7 11.2/38.2 14.0/47.8
1.5 295 8.0/27.3 12.2/41.6 16.6/56.7 20.8/71.0 7.6/25.9 11.6/39.6 15.4/52.6 19.2/65.5
2 394 9.9/33.8 15.2/51.9 20.9/71.3 26.1/89.1 9.4/32.1 14.3/48.8 19.1/65.2 24.3/82.9
2.5 492 11.7/39.9 18.4/62.8 24.7/84.3 31.0/105.8 10.8/36.9 16.6/56.7 22.3/76.1 28.4/96.9
3 591 13.2/45.1 21.0/71.7 28.3/96.6 35.3/120.5 12.2/41.6 18.7/63.8 25.9/88.4 32.1/109.6

风速 换热性能 [KW/Btu/h×1000]
[m/s] [ft/min] R404A R407C
△ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F		 △ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F
1 197 5.8/19.8 8.7/29.7 11.8/40.3 15.0/51.3 3.8/13.0 7.0/23.9 10.1/34.5 13.0/44.4
1.5 295 7.9/27.0 11.9/40.6 16.5/56.3 21.0/71.8 5.2/17.7 9.8/33.4 13.9/47.4 18.1/62.8
2 394 9.7/33.1 15.5/52.9 20.6/70.3 25.7/87.7 6.3/21.5 12.0/41.0 17.3/59.0 23.0/78.5
2.5 492 11.3/38.6 18.2/62.1 23.9/81.4 30.4/103.8 7.3/24.9 14.1/48.1 20.9/71.3 27.1/92.5
3 591 12.6/43.0 20.7/70.6 27.7/94.5 35.2/120.1 8.2/28.0 15.9/54.3 23.7/80.9 30.8/105.1

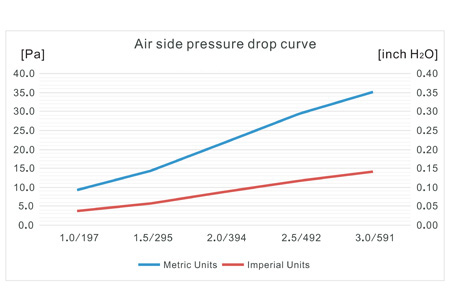

空气侧压降数据
风速 压降 风量
[m/s] [ft/min] [Pa]
[inch H2O] [m3/h]
 [cfm]
1 197 9.31
0.04 2107.90
1239.9
1.5 295 14.66
0.06 3161.94
1860.0
2 394 22.32
0.09 4215.93
2480.0
2.5 492 29.79
0.12 5269.91
3099.9
3 591 35.73
0.14 6323.89
3719.9
