SC-1300 冷凝器盘管微通道热交换器C-1300
  • SC-1300 冷凝器盘管微通道热交换器C-1300
  • SC-1300 冷凝器盘管微通道热交换器C-1300
微通道换热器

SC-1300 冷凝器盘管微通道热交换器C-1300

SC-1300 冷凝器盘管微通道热交换器C-1300
现在联系
上一个：SC-1400 冷凝器盘管微通道热交换器sc-1400
下一个：SC-1200 冷凝器盘管微通道热交换器C-1200
  • 描述
技术参数

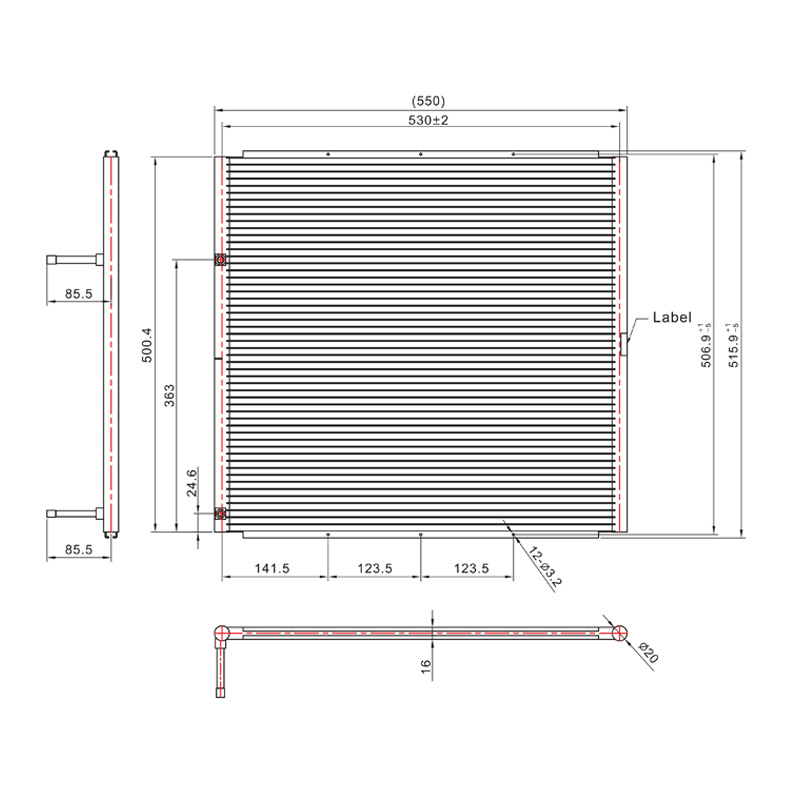

型号 芯体长度 芯体高度 扁管厚度 翅片片距 翅片高度 集流管外径
SC-1300 550[mm] 515.9[mm] 16[mm] 1.1[mm] 8.1[mm] 20[mm]
21.65[in] 20.3[in] 0.63[in] 23[FPI] 0.32[in] 0.79[in]

型号 扁管高度 扁管数量 回路 内部容积 进口内径 出口内径
SC-1300 1.3[mm] 52 28/24 ≈0.45[L] 9.52[mm] 7.94[mm]
0.05[in] ≈27.17[in3] 3/8[in] 5/16[in]

边板安装
铝制微通道换热器在高温下存在热胀冷缩现象,支架安装等必须允许一定的公差范围。


性能参数
风速 换热性能 [KW/Btu/h×1000]
[m/s] [ftlmin] R410A R134a
△ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F		 △ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F
1 197 2.68/9.15 4.14/14.1 5.59/19.08 7.07/24.13 2.52/8.60 3.94/13.4 5.32/18.16 6.69/22.83
1.5 295 3.74/12.76 5.79/19.7 7.82/26.69 9.88/33.72 3.43/11.71 5.44/18.5 7.35/25.09 9.27/31.64
2 394 4.68/15.97 7.23/24.6 9.79/33.41 12.38/42.2 4.34/14.81 6.75/23.0 9.12/31.13 11.45/39.0
2.5 492 5.53/18.87 8.53/29.1 11.56/39.4 14.63/49.9 5.07/17.30 7.87/26.8 10.6/36.18 13.33/45.4
3 591 6.3/21.50 9.72/33.1 13.16/44.9 16.67/56.8 5.72/19.52 8.88/30.3 11.94/40.7 15.03/51.3

风速 换热性能 [KW/Btu/h×1000]
[m/s] [ftlmin] R404A R407C
△ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F		 △ =10K
△ =18°F		 △ =15K
△ =27°F		 △ =2K
△ =36°F		 △ =25K
△ =45°F
1 197 2.69/9.18 4.15/14.1 5.6/19.11 7.06/24.10 1.71/5.84 3.32/11.3 4.81/16.42 6.27/21.40
1.5 295 3.74/12.76 5.76/19.6 7.78/26.55 9.82/33.52 2.32/7.92 4.62/15.7 6.69/22.83 8.72/29.76
2 394 4.65/15.87 7.17/24.4 9.68/33.04 12.24/41.7 2.83/9.66 5.76/19.6 8.35/28.50 10.85/37.03
2.5 492 5.46/18.63 8.4/28.67 11.36/38.7 14.37/49.0 3.27/11.1 6.77/23.1 9.78/33.38 12.77/43.58
3 591 6.19/21.13 9.52/32.4 12.88/43.9 16.29/55.6 3.88/13.2 7.68/26.2 11.1/37.88 14.49/49.45

空气侧压降数据
风速 压降 风量
[m/s] [ft/min] [Pa]
[inch H2O] [m3/h]
 [cfm]
1 197 9.22
0.04 948.08
557.7
1.5 295 14.51
0.06 1422.10
836.5
2 394 22.09
0.09 1896.17
1115.4
2.5 492 29.50
0.12 2370.21
1394.2
3 591 35.37
0.14 2844.25
1673.1
